Voici une liste de quelques fabricants connus. Beaucoup d'autres fabricants existent mais il faut faire attention aux drivers, possibilité de connexions d'une antenne externe,... .
Fabricant | Modéle | Connecteur | Fournisseur CH | Prix US | Prix CH |
Lucent | Orinoco Silver | MCX | Anixter | 70-120 $ | 160-250 Frs |
Fabricant | Modéle | Connecteur | Fournisseur CH | Prix US | Prix CH |
Linksys | WAP 11 | Reversed TNC | Interdiscount | 120-300$ | 400 Frs |

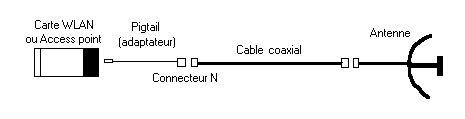

Adapteur entre le connecteur de la carte (type MCX généralement) et les connecteurs courants (type N généralement). Il est préférable de le prendre le plus court possible pour minimiser les pertes. Sur les access points, il est possible parfois de l'éviter et de connecter directement le cable coaxial d'antenne.

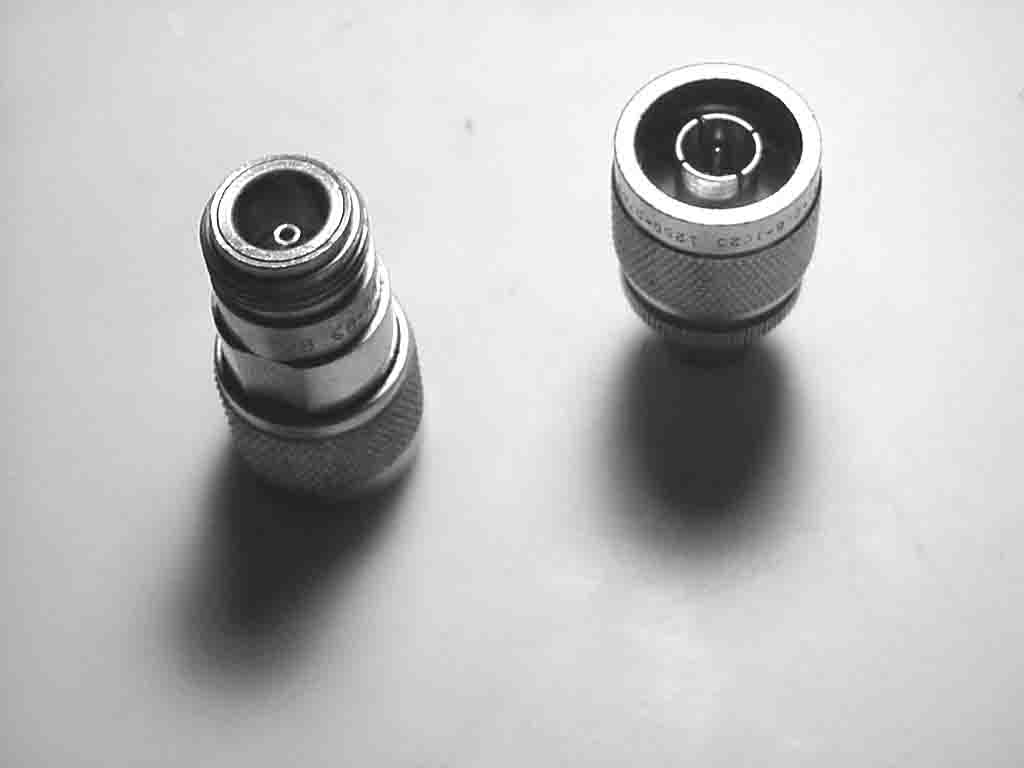

Plusieurs types de connecteurs existent mais sont souvent inadaptés à ces fréquences là à cause des pertes. Le plus courant est le connecteur de type N. Parmi les autres types de connecteurs compatibles à ces fréquences là, il y a les types TNC, SMA, SMB. Voici quelques fournisseurs Suisses:
Plusieurs types de cables coaxiaux existent mais encore une fois il faut prêter attention à la perte qui peut être énorme (voir la section théorique) et prendre une impédance de 50 Ohms !! (le cable d'antenne satellite ne convient donc pas). Le coax le plus courant est le RG 213.
Type | Revendeur | Diamètre [mm] | Perte à 2.4 GHz [dB/m] | Prix par mètre |
RG-213 | Conrad | 10 | 0.6 | 6.- Frs |
Aircom | Conrad | 10 | 0.22 | 6.- Frs |
Aircell | Conrad | 10 | 0.38 | 4.- Frs |
RG-174 | Conrad | 2.6 | 2 | 1.70 Frs |
RG-58 | Conrad | 5 | 1 | 1.70 Frs |
Le choix de l'antenne dépend du type d'application. Pour les liaisons point-à-point sur des grandes distances on prendra des antennes à haut gain: antennes paraboliques, antennes Yagi, antennes hélice. Pour servir une zone, un quartier, on prendra des antennes à faible directivité (= gain faible): antennes panneau, antenne omnidirectionelles.
Type | Fabricant | Taille | Gain [dBi] | Angle d'ouverture [degrés] | Prix |
Parabolique | Stelladoradus | 50x50 | 17 | 18 | 20 Euros |
Panneau | Superpass | 20x25 | 15 | 22 (H) / 33 (V) | 80 $ |
Omnidirectionelle | Superpass | 42x2 | 8 | 360 (H) / 18 (V) | 60 $ |
Sinon construisez là vous même, c'est pas compliqué! Voici quelques exemples:
